產品名稱：可燃?xì)釲EL在線監測系統

型號：SD-R100/R200-EX

工業生產過程會產生的大量有機廢氣 VOC，目前 VOC 治理行業的主流技術是將廢氣/尾氣集中起來， 再用 RTO（蓄熱式熱力焚化爐）/GRTO（蓄熱式熱氧化爐）/RCO（蓄熱式催化燃燒爐）設備進行處理。

以 RTO 技術為例，關于 RTO 配套的控制手段，每個廠家都各有所長。通常存在的大問題是廢氣濃度異?？刂啤U氣濃度異常是指有機廢氣濃度偏離RTO 正常運行需要，尤其是廢氣濃度偏高很容易帶來安全風險，所以，有機廢氣 VOC 進入 RTO 設備之前需進行濃度檢測：

1、如果廢氣中可燃性氣體濃度過高（運行要求一般不能超過25%LEL），LEL 濃度過高存在著火爆炸的風險，需配比新鮮空氣進行稀釋后再進入 RTO 進行氧化反應生成二氧化碳和水；

2、如果 LEL 濃度過低，則需要補充燃料。

基于以上需求需要及時并且準確地使用需要LEL防爆濃度在線監測儀器系統極速響應測定有機廢氣濃度并反饋到控制系統中快速預警安全風險。

監測原理

紅外（IR）原理：樣品氣體通過測量單元(光路)，發出的紅外光被樣品氣體吸收，然后被接收器捕獲。光源發出的紅外光與接收器捕捉到的紅外光之間的強度與分析樣品氣體中溶劑的濃度成正比。

儀器組成

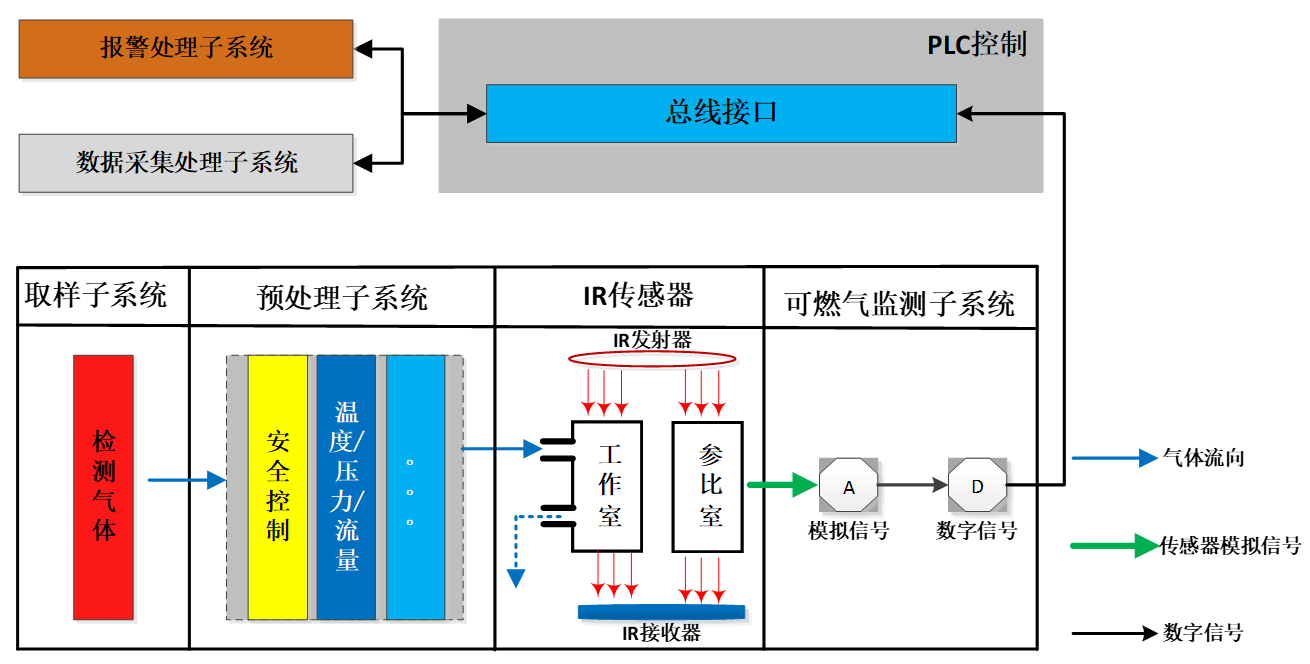

功能結構示意圖

取樣子系統

通過流量控制獲取樣氣后進入到預處理子系統。

預處理子系統

VOCs經過預處理系統凈化后進入檢測器。

可燃?xì)獗O(jiān)測子系統 可燃?xì)猓ㄈ鏥OCs等）采用雙紅外寬頻可燃?xì)怏w探測器進行檢測，響應時間快，檢測靈敏度高，測量精準，提供可靠濃度數據。

數據采集處理與報警子系統

廢氣經預處理系統凈化，再進入檢測器進行測量分析，經過分析后得到測量濃度，再經數據處理上傳至工控電腦與企業DCS。

可燃?xì)猓ㄈ鏥OCs等）采用雙紅外寬頻可燃?xì)怏w探測器進行檢測，響應時間快，檢測靈敏度高，測量精準，提供可靠濃度數據。

儀器自帶超限報警功能，及時通知值班人員，為RTO等設備運行提供安全保障。

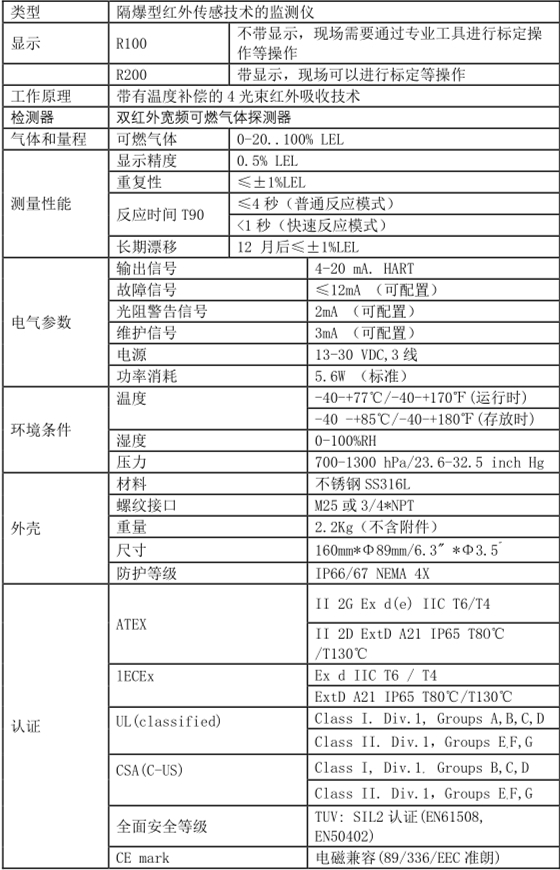

技術指標

產品特點

1、擁有專業的預處理系統，對樣氣進行有效的凈化，保證進入分析儀的氣體中沒有干擾測量的雜質，為測量精度提供保障。

2、設備具有遠程診斷、遠程操作等功能，運行維護更加便捷。

3、采用德國進口德爾格雙紅外寬頻可燃?xì)怏w探測器，測量精度高，響應時間快，檢測靈敏度高，數據可靠。

4、工業級的EMC模組，應對嚴酷的現場環境干擾。

5、提醒和報警功能齊全：傳感器到期提醒功能、超濃度報警功能、超溫濕度報警功能、故障報警功能、儀表標定提醒功能。
